近二十年来，各行业各项业务飞速发展，随着IT信息化持续大力投入发展，目前基础架构及信息化管理水平已经达到较高水平。一方面建立高效可靠的资源存储中心，确保核心应用能够稳定支撑多种关键业务，使各级各类业务系统可以按需获得资源，并能够按照数据存储量和分布实施的需要，扩展未来的存储、备份相关设备。另外一方面通过先进的存储架构，满足按需获取和分级资源管理的要求，满足对数据保护的不同等级规划挑战。

        存储设备四种存储构架－DAS、SAN、iSCSI、NAS

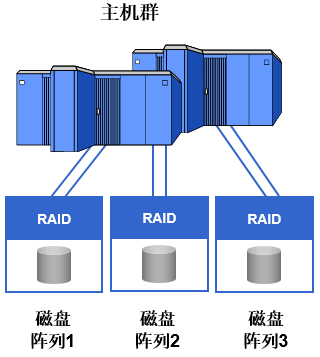

        DAS开放系统的直连式存储(Direct-Attached Storage，简称DAS)已经有近四十年的使用历史，随着用户数据的不断增长，尤其是数百GB以上时，其在备份、恢复、扩展、灾备等方面的问题变得日益困扰系统管理员。

        直连式存储与服务器主机之间的连接通道通常采用SCSI连接，随着服务器CPU的处理能力越来越强，存储硬盘空间越来越大，阵列的硬盘数量越来越多，SCSI通道将会成为IO瓶颈；服务器主机SCSI ID资源有限，能够建立的SCSI通道连接有限。



        FC SAN（Storage Are Network）光纤存储局域网络是允许存储设备和服务器之间建立直接的FC光纤连接，通过这种连接实现只受光纤线路长度限制的集中式存储。SAN可以被看作是存储总线概念和DAS（Direct Attached Storage）直连存储的一个扩展，通过FC光纤通道，前端的服务器象使用本地硬盘一样使用后端的存储。

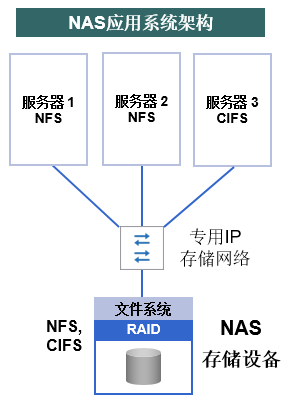

        NAS（Network Attached Storage）网络存储，简单的说，NAS是通过TCP/IP以太网络连接的存储设备。NAS存储设备通过标准的网络拓扑结构（Ethernet）连接到一群计算机上，而不象FC SAN那样需要昂贵复杂的光纤交换机，NAS使用普通的以太网络交换机，即插即用。



         iSCSI：Internet 小型计算机系统接口 （iSCSI：Internet Small Computer System Interface）。

         Internet 小型计算机系统接口（iSCSI）是一种基于 TCP/IP的协议，用来建立和管理 IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络（SAN）。SAN 使得 SCSI 协议应用于高速数据传输网络成为可能，这种传输以数据块级别（block-level）在多个数据存储网络间进行。SCSI 结构基于客户/服务器模式，其通常应用环境是：设备互相靠近，并且这些设备由 SCSI 总线连接。iSCSI 的主要功能是在 TCP/IP 网络上的主机系统（启动器 initiator）和存储设备（目标器 target）之间进行大量数据的封装和可靠传输过程。此外，iSCSI 提供了在 IP 网络封装 SCSI 命令，且运行在 TCP 上。

         在企业级服务器和存储/备份系统案例方面所积累的经验

         如今在企业级服务器和存储/备份系统案例方面，我司已成功实施的多个项目用户包括：银行类客户开放平台电子数据容灾项目、保险类客户数据资源整合项目、大型央企存储优化项目等。在上述已实施的存储/容灾项目中积累了丰富的、宝贵的经验。在以上多种架构中，均有涉及。我司已成为NETAPP、联想等国际国内知名IT企业的增值代理商、系统集成商或战略合作伙伴、厂商的核心代理商。有自己的售后技术支持和软件开发中心，具有一批技术专业专家、存储顾问，其中获得NETAPP、联想、QUANTUM 、等厂商资质证书的认证工程师总共达到数十多人，具体为用户提供各类存储、容灾项目顺利实施的技术保障。

         存储典型案例1——“两地三中心容灾架构”存储项目

         客户背景：

         某银行是五大国有商业银行之一。业务范围涵盖商业银行、投资银行、保险和航空租赁，在全球范围内为个人和公司客户提供金融服务。某银行作为中国国际化和多元化程度最高的银行，在中国内地、香港、澳门、台湾及37个国家为客户提供全面的金融服务。主要经营商业银行业务，包括公司金融业务、个人金融业务和金融市场业务等多项业务。

         项目背景:

         为保障业务数据的安全、IT生产系统的稳定高效，需要加快本行数据中心的建设、IT系统的升级及实现两地三中心容灾架构。本项目采用了我司提供的NetApp存储系统作为中心win平台、call center、notes，审计平台、影像平台等的数据存放平台。北京上海两地三中心及各地分行的业务系统中采用了大量的NetApp中高端存储产品。

         项目建设目标

         本项目建设需要搭建两地三中心的容灾基础架构，设备选择经过严格的招投标流程，选择了完全满足中行要求的netapp设备，在灾备中心存储搭建完成之后，建立完善、及时、有效的服务机制，保证中行灾备中心的正常运维。

         项目收益:

         本项目是NetApp存储大容量的物理安装，存储容量的通道连接和电源连接，当前存储系统对于新增磁盘的识别，建立或扩充aggr磁盘池。根据业务需要进行空间分配，根据业务需要进行协议配置和优化。当前的业务系统运行正常，部署架构稳定。在最小程度的业务影响下，将根据NetApp最佳实践完成存储扩容。并进行设备的电子安装调试及集成服务。产品从实施到正式上线投入运行，宝利信通公司为用户提供了优秀的产品和优质的服务，到目前为止系统运行正常。此外，我们针对各地分行不同需求及各自情况分别制定不同的实施方案，采用NetApp FAS系列存储中不同产品来满足客户特定需求。

         存储典型案例2——某电视台SAN网络方案和IP NAS解决方案

         客户背景：

         某电视台是中国目前最大的国家级电视台，也是世界上观众人数最多的电视台。其新台址工程是建国以来国家建设的单体最大的公共文化设施，并已成为北京市重要的标志性建筑、重要的文化景观。由于某电视台在整个传媒领域中举足轻重的地位，新台址建设工程中的“存储系统项目” 和“新闻制播系统项目”，为各存储厂商所格外瞩目与关注。

         项目背景:

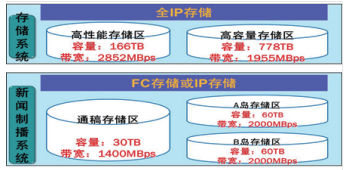

         在新台址建设工程的存储项目中，媒体节目制作及播出流程的复杂性对“存储 系统项目” 和“新闻制播系统项目” 提出了很高的要求。其系统容量大，性能要求高，并对于峰值时的系统有很高的要求；同时所建系统要求安全、可靠，需要有很强的业务故障容错保护机制。特别是，其中对SAN网系统要求性能带宽要达到2.8GB/s以上，而IP NAS 系统则要达到2.0GB/s以上的带宽要求。



         项目建设目标

         在反复考虑到电视台自身需求和特性后，NetApp与IBM 共同组成攻坚小组，提前两个月进行积极备战。在去客户现场之前，首先在IBM CSC 内部，研讨并搭建相关解决方案环境，同时邀请相关的ISV 媒资公司，对媒体行业应用反复试验，研究出一套最佳调试参数, 并最终提出SAN网络方案和IP NAS头解决方案，来满足用户对于目前存储及制播系统的需要。并充分地考虑到在未 来发展过程中，客户间断性采购的特点来实现系统的动态的扩展。

         项目收益:

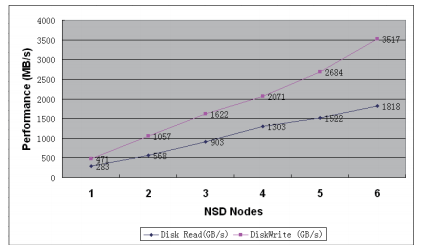

         1.动态不中断业务的扩展性能和存储容量：NetApp E-7900采用模块化设计，其自身具有良好的系统扩展性，同时系统内部采用特制的高效XOR引擎（存储的CPU）芯片，实现RAID5、RAID6运算的硬件处理，因此,具有良好的系统输出性能。配合IBM通用的并行化大型文件系统GPFS，使系统具有优异的性能线型扩展。在现场测试中，我们的这一点给客户留下深刻的印象。下图是实 际测试的NAS头与系统输出性能的结果数据：



         图中当前端的NAS头（为IBM xSeriesServer构成的NSD: Network Shared Disk）

         不断增加时，整个系统性能输出呈现近似线型的增加。由于GPFS文件系统可以实现系统的统一命名服务（Unified NamingService），无论是前端主机NAS头节点的增加，还是后端存储系统的添加，都可以在不中断业务的情况下，实现动态的加载。

         2. 具有出色的系统级安全、可靠：在实测中客户对NetApp E-7900+GPFS的安全可靠性进行了较严格的测试：如对GPFS Cluster模式关闭一个NAS头，看看对整体应用系统的影响；对E-7900存储关闭一个控制器，或任意拔出一个磁盘，整个系统是否正常工作等。上述实验NetApp E-7900+GPFS均顺利通过。同时我们还现场演示了采用E-7900扩展柜的Top-Down、Bottom-Up技术，可实现任意一个扩展柜的掉电，而此时系统应用还可正常运行，再次赢得客户的肯定。
